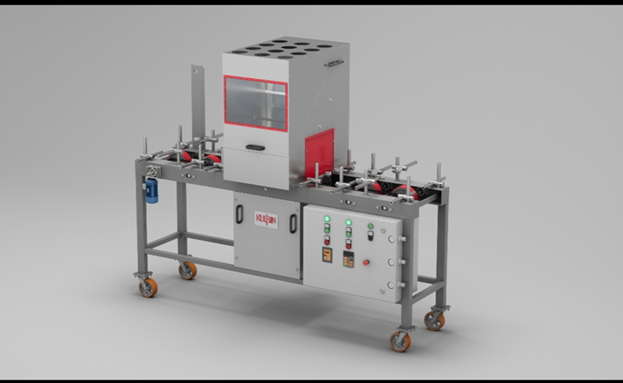

Автоматический Окрасочный Станок мод. СДОИУП-1500
Автоматический окрасочный станок мод. СДОИУП-1500 проходного типа предназначен для окраски оконного профиля из ПВХ и других погонажных изделий, также позволяет осуществлять упаковку погонажа. Станок изготовлен в соответствии с современными требованиями к охране окружающей среды. Станок позволяет окрашивать профильный погонаж и работать в составе линии.
Окрасочный станок позволяет наносить на изделия шпаклевки, грунтовки, эмали, краски, лаки как на водной основе, так и на основе растворителей.
Станина представляет собой цельносварную объемную конструкцию, на которую крепятся конструктивные элементы.
Изделия подаются в окрасочную камеру и выдаются из неё ленточным конвейером. Окрасочные пистолеты при входе изделия в зону окраски включаются, а при выходе изделия – отключаются раздельно, автоматически, с заданными интервалами.
При этом происходит непрерывный перенос ЛКМ на изделие с трех сторон под постоянным и оптимально заданным углом распыления.
Пониженное давление внутри окрасочного станка, создаваемое с помощью системы аспирации и фильтрации, обеспечивает отсутствие вредных выбросов в помещение. Доступ в камеру обеспечен широкой фронтальной дверью с окном для быстрой настройки и обслуживания.
Внутри камеры располагаются шарнирные системы, с возможностью независимой регулировки положения каждого пистолета.
Аспирационный отсек большого размера обеспечивает уменьшение скорости воздуха для того, чтобы частицы материала в воздухе выпали в осадок, что увеличивает эффективность системы фильтрации. Станок оснащен фильтровальным отсеком для смены фильтров, очистки и инспекции.
Установлен вентилятор для отвода фильтрованного воздуха.
Пневматическая панель управления установлена на станину. На ней расположены пневморегуляторы для каждого из пистолетов.
Осуществляется управление временем включения пистолетов, оно автоматически корректируется в соответствии со скоростью подачи.
Характеристики:
|
Наименование модели |
СДОИУП-1500 |
|
Ширина окрашиваемого материала, мин/макс, мм |
10 ... 320 |
|
Высота окрашиваемого материала, мин/макс, мм |
5 ... 150 |
|
Мин. длина окрашиваемого материала |
800 |
|
Скорость подачи конвейера (регулируемая), м/мин |
0 ... 30 |
|
Рабочая высота, мм |
900 |
|
Кол-во посадочных мест под пистолеты, шт. |
3 |
|
Кол-во окрасочных пистолетов, шт. |
3 |
|
Кол-во регуляторов давления управления пистолетами, шт |
3 |
|
Кол-во регуляторов входного давления, шт |
1 |
|
Мощность мотор-редуктора, кВт |
0,75 |
|
Мощность вытяжного вентилятора, кВт |
2,2 |
|
Производительность аспирации, м3/час |
2000-5000 |
|
Присоеденительное сечение выхода аспирации, мм |
250х250 |
|
Питающее давление в пневмосистеме, атм |
2-6 |
